缓闭止回阀的工作原理及特点介绍

2019-12-16

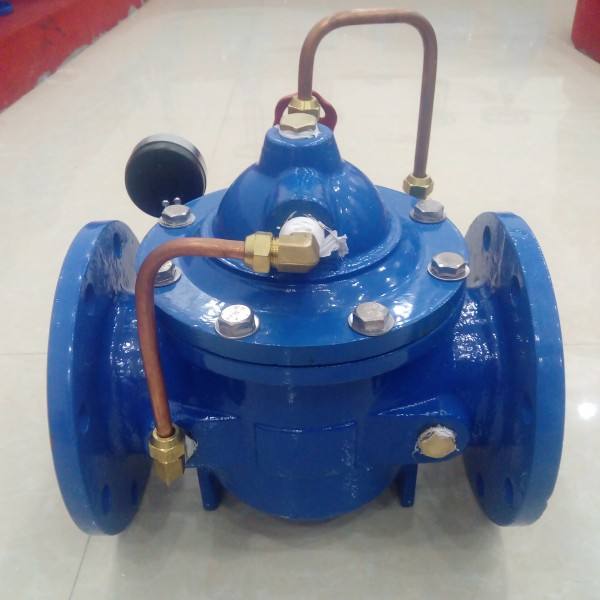

缓闭止回阀的主要作用是防止管路中的介质倒流,是由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。缓闭止回阀利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。缓闭止回阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理:

当阀门从进口端给水时,水通过微型过滤器、针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

结构特点:

1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速,水锤压力小。

4、水平或垂直管道均可使用,安装方便。

5、流道通畅、流体阻力小。

6、动作灵敏、密封性能好。

7、阀瓣行程短、关阀冲击力小。

8、整体结构、简单紧凑、造型美观。

9、使用寿命长、可靠性高。

缓闭止回阀
